Innovation vor 30 Jahren: Beifahrer-Airbag bei Mercedes-Benz

Fahrzeugsicherheit von Mercedes-Benz betrifft nicht nur den Lenker des Automobils, sondern auch seine Passagiere. Deshalb stellt die Stuttgarter Marke im September 1987 den Beifahrer-Airbag vor. Er ist nach dem im März 1981 präsentierten Fahrer-Airbag eine weitere wichtige Innovation der passiven Sicherheit. Der Beifahrer-Airbag ist ab Februar 1988 zunächst in der S-Klasse erhältlich und ab Herbst des Jahres zudem in der Baureihe 124, einem Vorgänger der E-Klasse. Schon ab 1994 ist er dann in zahlreichen Mercedes-Benz Fahrzeugen Serienausstattung.

87F309
Schnittzeichnung des Beifahrer-Airbag-Moduls der Mercedes-Benz S-Klasse (Baureihe 126). Wesentliche Komponenten in der Darstellung sind der zusammengefaltete Luftsack sowie die beiden Gasgeneratoren mit ihrer Füllung aus Festtreibstoffpellets.



Im Handschuhfach fing es an

Das Handschuhfach ist Heimat der neuen Sicherheitsdimension für den Beifahrer: An der Stelle dieses kleinen Stauraums bringen die Mercedes-Benz Ingenieure einen Airbag unter – eine der Neuheiten der Marke auf der Internationalen Automobil-Ausstellung (IAA) in Frankfurt am Main vom 10. bis 20. September 1987. Diese Innovation ergänzt als schlüssiger Baustein die bisher etablierten Rückhaltesysteme von Mercedes-Benz, den Fahrer-Airbag und den Gurtstraffer. Mit dem zusätzlichen Airbag für den Beifahrer bietet Mercedes einen Insassenschutz an, den seinerzeit weltweit kein anderer Hersteller bietet.



Premiere in der S-Klasse BR126

Premiere hat der Beifahrer-Airbag zunächst in den S-Klasse Limousinen und Coupés der Baureihe 126. Diese sind ab Modelljahr 1988 mit der neuen Sonderausstattung bestellbar, die es ausschließlich in Kombination mit dem Fahrer-Airbag gibt, in Deutschland für 4.617 DM. Der Fahrer-Airbag allein kostet 2.348,40 DM.

05c2263 201
Mercedes-Benz S-Klasse Limousine der Baureihe 126. Die in Lenkrad und Armaturenbrettverkleidung eingeprägte Kennzeichnung SRS AIRBAG verweist darauf, dass dieses Fahrzeug mit Gurtstraffern und Airbags für Fahrer und Beifahrer ausgestattet ist. „SRS“ steht für „Supplementary Restraint System“ – zusätzliches Rückhaltesystem.

Damit wird diese von 1979 bis 1992 gebaute Generation der Mercedes-Benz S-Klasse endgültig zum Wegbereiter des Airbags. Denn schon der Fahrer-Airbag wird zuerst in der Baureihe 126 angeboten. Mercedes-Benz stellt diese wegweisende Lösung für die passive Sicherheit vom 5. bis 15. März 1981 auf dem internationalen Automobil-Salon in Genf vor.

Damit ist die Stuttgarter Marke der weltweit erste Hersteller, der das 1971 zum Patent angemeldete System Airbag in den Serienautomobilbau einführt. Dabei wird der Fahrer-Airbag mit einem Gurtstraffer für den Beifahrer kombiniert. In der Preisliste steht der Fahrer-Airbag ab Juli 1981, er ist in der Baureihe 126 für 1.525,50 DM lieferbar. Bereits zum Januar 1982 ist das System für sämtliche Mercedes-Benz Personenwagenmodelle zum Preis von 1.570,70 DM lieferbar. Ab Oktober 1992 gehören Fahrer-Airbag und Anti-Blockier-System ABS schließlich zur Serienausstattung der Personenwagen mit dem Stern.



Premiere auf der IAA in der BR124

Der vor 30 Jahren auf der IAA vorgestellte Beifahrer-Airbag ist ab September 1988 auch in den Modellen der Baureihe 124 – der späteren E-Klasse – verfügbar. Er setzt sich als wirkungsvolle Schutztechnik in der passiven Sicherheit durch und wird zum August 1994 zusammen mit Kopfstützen im Fond zur Serienausstattung vieler Mercedes-Benz Personenwagen. Von Anfang an betont der Hersteller, dass der Beifahrer-Airbag die Schutzwirkung des Dreipunkt-Sicherheitsgurtes ergänzt, diesen aber keinesfalls ablösen kann. Die Gurtpflicht gilt zu diesem Zeitpunkt bereits seit 1976, seit 1984 wird ihre Missachtung mit einem Bußgeld belegt.

Die Kombination beider Schutzsysteme sorgt für eine erhebliche Steigerung der passiven Sicherheit, wie Versuche mit Dummys zeigen: Durch das kombinierte System Sicherheitsgurt mit Gurtstraffer und Beifahrer-Airbag wird das Risiko von Verletzungen im Brust- und Kopfbereich im Vergleich zum Sicherheitsgurt mit Gurtstraffer allein etwa um ein Drittel weiter reduziert. Bewertet werden in den Tests insbesondere die Auswirkungen des Unfalls auf Gewebe (Viscous Tolerance Criterion, VTC) und Kopf (Head Injury Criterion, HIC).

1992M3504 1 scaled
46. Internationale Automobil-Ausstellung, Frankfurt am Main, 11. bis 21. September 1975. Mercedes-Benz Präsentation der Airbag-Forschung. Das Projekt wird unter dem Namen „Luftsack für Fahrer und Beifahrer als mögliche Ergänzung zum Sicherheitsgurt“ vorgestellt.



Fünf Kilogramm Sicherheit

Im Vergleich zum drei Kilogramm schweren Element des Fahrer-Airbags, das im Lenkrad untergebracht ist, wiegt die an der Stelle des Handschuhfachs eingebaute Einheit des Beifahrer-Airbags in den S-Klasse Modellen der Baureihe 126 fünf Kilogramm. Das liegt unter anderem daran, dass wegen des größeren Abstands zwischen Airbag und menschlichem Körper das Volumen des lebensrettenden Luftsacks fast verdreifacht werden muss: Es sind in der S-Klasse 170 Liter statt 60 Liter beim Fahrer-Airbag.

Prinzipiell gleicht die Technik der 1987 präsentierten Innovation jedoch dem bewährten Fahrer-Airbag: Wenn das oberhalb des Getriebes eingebaute Auslösegerät („Crash Sensor“) einen schweren Unfall erkennt, löst es die beiden im Airbag untergebrachten Gasgeneratoren aus. Diese erzeugen aus pelletiertem Festtreibstoff ein Gasgemisch, das den Airbag schlagartig aufbläht. Seine Form ist dabei so gewählt, dass sie den Beifahrer vor einem Aufprall sowohl auf dem Armaturenbrett als auch auf der A-Säule schützt.

Das Auslösegerät detektiert Kollisionen und stellt deren Schwere anhand von zwei vorgegebenen Schwellen fest. Wird die erste Schwelle überschritten, löst das Gerät zunächst den Gurtstraffer aus. Beim Erreichen der höheren Schwelle wird der Beifahrer-Airbag aktiviert. Dabei zünden die beiden Gasgeneratoren im Abstand von 15 Millisekunden, so dass sich der Luftsack aus innen gummiertem Polyamid-Gewebe mit kontrolliertem Druckanstieg füllt. Die Fahrzeugelektronik prüft auch, ob der Beifahrersitz belegt oder frei ist. Denn wenn die Sensoren im Sitz und in den Gurtschlössern einen freien Sitz anzeigen, wird der Beifahrer-Airbag bei einem Unfall nicht ausgelöst.



Kontinuierliche Forschung für die Sicherheit

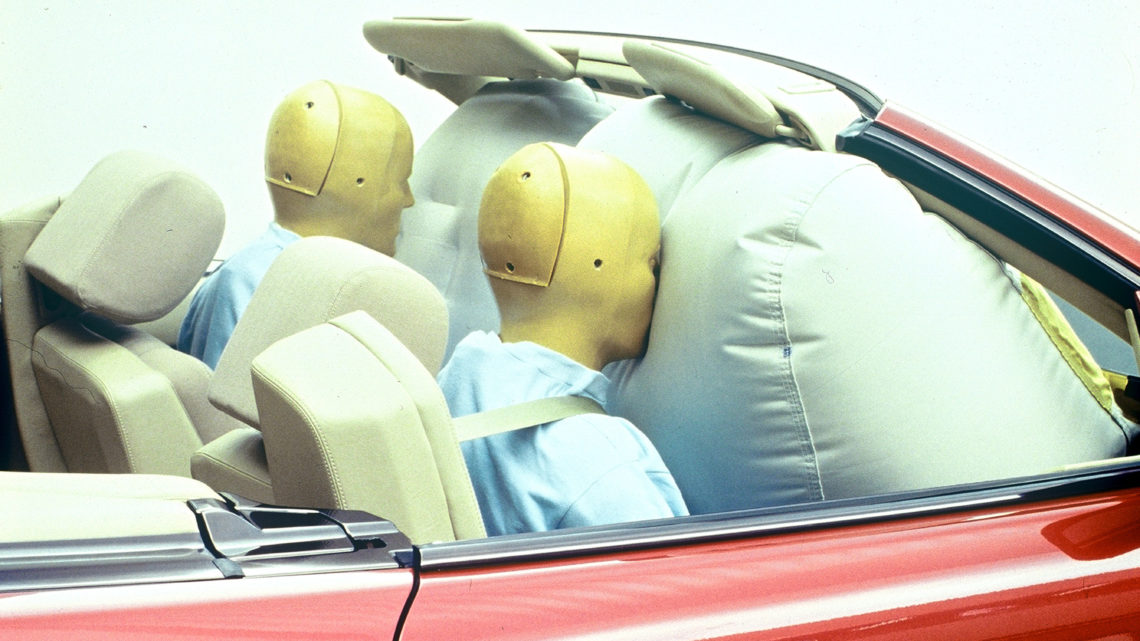

Crashtest mit Airbag 1990
Mercedes-Benz Crash-Versuch, 1990. Die Wirkung des Beifahrer-Airbags wird deutlich.

Der Beifahrer-Airbag ist ein wichtiger Baustein im kontinuierlichen Prozess der Sicherheitsentwicklung bei Mercedes-Benz. Die erste Erprobung vergleichbarer Rückhaltesysteme für den Beifahrer beginnt bei der Stuttgarter Marke fast zwei Jahrzehnte vor der Einführung in den Serienbau.

So berichtet bereits im Jahr 1971 Hans Scherenberg, Vorstandsmitglied der damaligen Daimler-Benz AG und Leiter der Gesamtentwicklung und Forschung, über laufende Versuche der Entwicklungsabteilung: „Beim Beifahrer, der durch Hüftgurt und Luftsack geschützt war, wurden alle Forderungen des Lastenheftes erfüllt.“ Als Referenz dienen die US-amerikanischen Federal Motor Vehicle Safety Standards, deren erste Vorschriften am 1. März 1967 für das Modelljahr 1968 erlassen werden. 1975 zeigt Mercedes-Benz dann auf der IAA in Frankfurt am Main den aktuellen Stand der Forschung zum Airbag. Präsentiert wird ein „Luftsack für Fahrer und Beifahrer als mögliche Ergänzung zum Sicherheitsgurt“.



Der Airbag setzt sich durch

A98F2929
Die Mercedes-Benz S-Klasse der Baureihe 220 ist bei ihrer Premiere 1998 serienmäßig mit acht Airbags ausgestattet: zwei Front-Airbags für Fahrer und Beifahrer, insgesamt vier Sidebags vorn und im Fond sowie der neu entwickelte Windowbag auf beiden Seiten.

Die Airbags für Fahrer und Beifahrer setzen sich branchenweit schnell als lebensrettende Technik durch. Da die Airbag-Module durch die kontinuierliche Arbeit der Ingenieure immer kleiner werden, können sie auch an anderen Stellen des Fahrzeugs platziert werden. Beispielsweise, um einen umfassenden Schutz auch bei seitlichen Kollisionen zu erreichen: Mercedes-Benz stellt 1993 einen Seiten-Airbag als Studie vor, 1995 kommt der Sidebag dann als Sonderausstattung zunächst in der E-Klasse auf den Markt.

Weitere Innovationsschritte sind Windowbag (1998), Head-Thorax-Seitenairbag (2001), Kneebag (2009), Thorax-Pelvis-Sidebag, Beltbag und Cushionbag (2013) sowie adaptive Airbags für Fahrer und Beifahrer mit zweistufiger, zeitversetzter Auslösung, je nach sensierter Schwere des Aufpralls und eingestellter Sitzposition. So schützen Mercedes-Benz Personenwagen ihre Fahrer und Passagiere heute mit einem ausgeklügelten System von bis zu zwölf Airbags.

Fotos: Daimler AG
